Пластина жидкостного охлаждения новой энергетической батареи
В системе силовой батареи новая энергетическая батарея работает и генерирует тепло, а тепло передается через контакт между батареей и поверхностью пластинчатого алюминиевого устройства и, наконец, отводится охлаждающей жидкостью, проходящей через внутреннюю канал потока устройства. Это алюминиевое устройство пластинчатого типа представляет собой пластину с жидкостным охлаждением.
Общие требования к пластинам жидкостного охлаждения
* Большая мощность рассеивания тепла. Тепло, выделяемое во время рабочего процесса новой энергетической батареи, можно своевременно отводить, чтобы избежать чрезмерного повышения температуры;
* Высокая надежность. Работа в условиях дорожного транспортного средства, вибрация, удары, переменная среда с высокими и низкими температурами являются относительно тяжелыми условиями труда для большинства продуктов, а напряжение силовой батареи часто составляет сотни вольт, поэтому утечка охлаждающей жидкости является серьезной проблемой, даже если вы используете Охлаждающая жидкость с хорошими изоляционными характеристиками, но после встречи с внешними примесями эффективность изоляции немедленно снижается, поэтому надежность уплотнения водяной пластины очень важна;
* Точная конструкция рассеивания тепла. Во избежание чрезмерной разницы температур в системе. Это связано с требованиями к производительности самой литиевой батареи. Производительность и старение батареи тесно связаны с рабочей температурой;
* Строгие требования к весу охлаждающей пластины, обусловленные стремлением к плотности энергии в системе силовых аккумуляторов. Система охлаждения, серьезно снижающая энергоемкость системы, просто неприемлема как для заказчиков, так и для проектировщиков.
Тип пластины с жидкостным охлаждением:
Типы пластин жидкостного охлаждения в основном включают в себя: алюминиевую холодную пластину для вакуумной пайки, пластину водяного охлаждения для сварки трением с перемешиванием (FSW Coldplate), пластину водяного охлаждения с открытой трубкой (холодную пластину с открытой трубкой) и другие методы жидкостного охлаждения. Их соответствующие преимущества и недостатки приведены в таблице ниже.
| Тип | Особенность | Недостаток | Фото |
| Холодная пластина для вакуумной пайки |
Более гибкая структура проектирования Лучшая производительность (двусторонний источник тепла), Высокая надежность
|
Высокие требования к сварке Высокая стоимость |
|
| Холодная пластина для сварки трением с перемешиванием |
Гибкая структура дизайна, Хорошая производительность Высокая надежность |
Высокая стоимость |
|
| Холодная пластина из открытой медной трубки |
Высокая эффективность рассеивания тепла, Небольшое термическое сопротивление, Устойчивость к коррозии |
Стоимость немного выше, Радиус изгиба медной трубки имеет большое влияние. |
|
Пример жидкостной охлаждающей пластины
Пример 1:Акцент на тепловые характеристики. Ребристая структура используется на пути прохождения жидкости для увеличения площади контакта с охлаждающей жидкостью, тем самым улучшая теплопроводность. Изделия имеют конструкцию, сваренную вакуумной пайкой, и могут быть изготовлены по индивидуальному заказу.

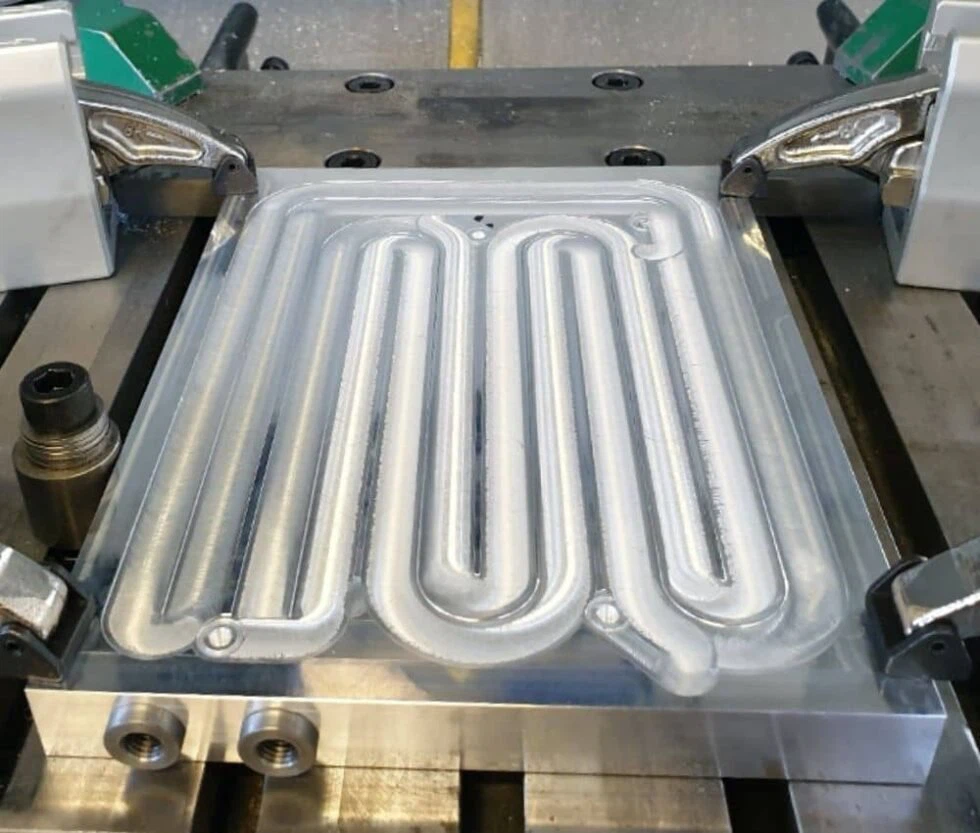

Пример 2:Акцент на низком перепаде давления. В пластине жидкостного охлаждения используются специально изготовленные фрезерованные на станке с ЧПУ микроканалы для формирования каналов для жидкости на нижней пластине. В условиях низкого перепада давления он имеет превосходные характеристики рассеивания тепла, что снижает стоимость системы циркуляции жидкости.

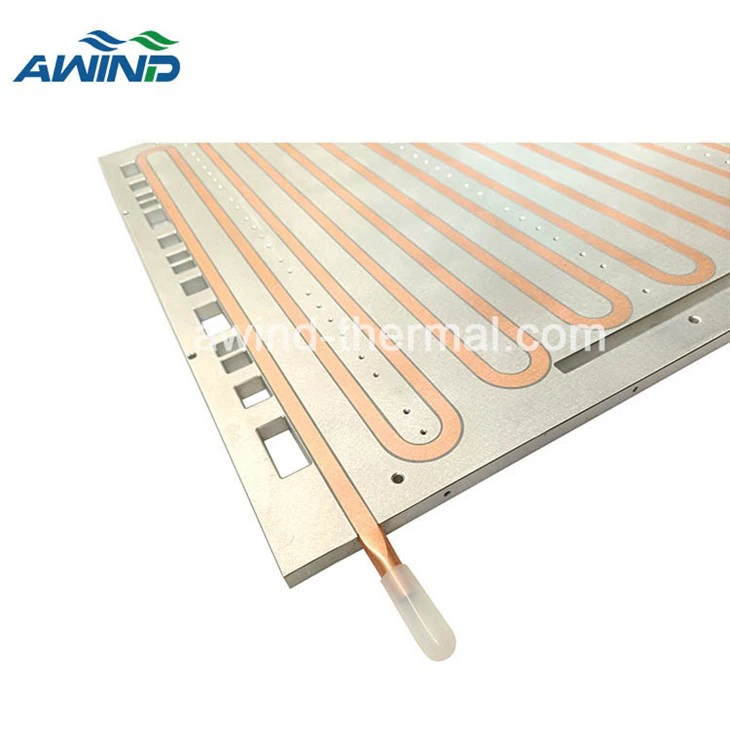

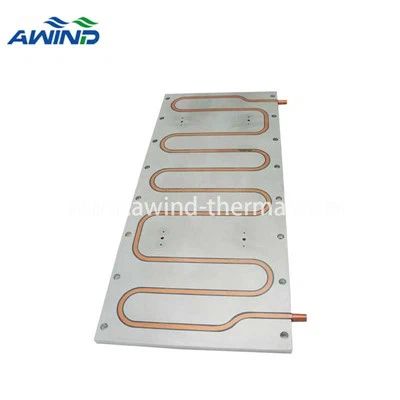

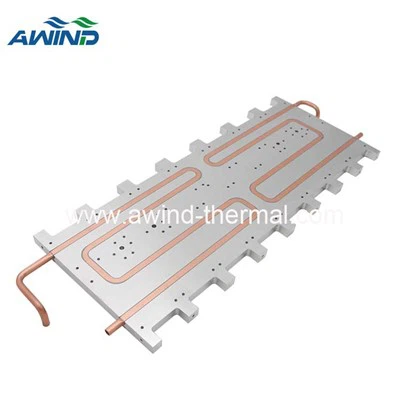

Пример 3,подчеркивание конструктивной формы заделки трубопровода. Трубки встроены в опорную пластину, образуя механически прочную холодную пластину. В жидкостных охлаждающих пластинах с расширением поверхности используются более толстые и плотные трубки для увеличения площади, тем самым увеличивая площадь поверхности, контактирующей с охлаждающей жидкостью, тем самым улучшая теплопроводность.
